【產品介紹】：

GUC系列礦用本安型位移傳感器（以下簡稱傳感器）是磁致伸縮原理的非接觸式絕對位置測量的位移傳感器，適用于有甲烷氣體混合物和煤塵爆炸危險的煤礦井下，滿足各種位移測量、控制的要求。傳感器采用非接觸測量方式，不會因摩擦造成傳感器使用壽命降低；性能穩定可靠，受電源電壓變化的影響小；工作環境溫度寬，在-10℃到60℃范圍內均能正常工作。傳感器優良的性能，良好的環境適應性、可靠性、穩定性，讓用戶更加放心使用。

【系列用途】：

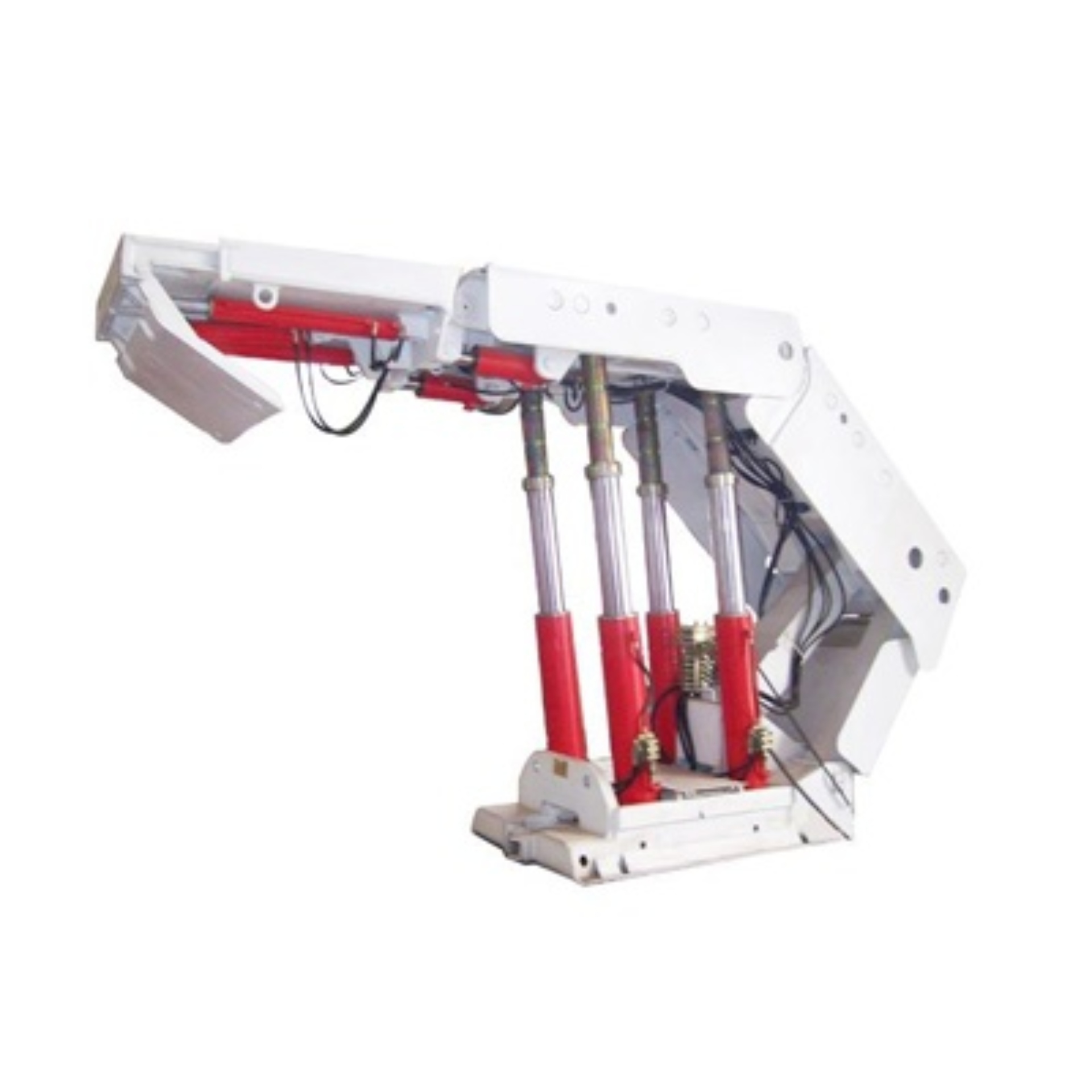

液壓支架、掘進機

【產品特點】：

◆礦用本質安全型產品符合GB3836-2010 MT1109-2011和Q/XKYC 14-2012

要求規定，取得煤安證書，防爆標志為ExibI

◆非接觸式測量，性能穩定可靠，使用壽命長；

◆內置于液壓缸內，線性測量，絕對值輸出；

◆產品材質、電氣性能等完全符合煤礦安全要求，安全性高；

【應用概述】：

礦用本安型位移傳感器適用于液壓支架、掘進機、掘錨機等煤礦設備，用戶可根據實際安裝結構選用。

【產品參數】：

GUC1200(A)

本安參數：Ui：12.5V  Ii：15mA  Ci：0uF  Li：0mH

工作電壓：+12V DC±10%

工作電流：≤15mA DC

輸出信號：DC （0.5～4.5V）±0.02V；負載電阻應: 2KΩ～∞

非線性誤差：<±0.1%F.S.

重復性誤差：<±0.01%F.S.

分辨率：0.17mm或12位D/A轉換（以大者為主）

量程：0~1200mm（用戶可定制）；

GUC1200(B)

本安參數：Ui：12.5V  Ii：15mA  Ci：0uF  Li：0mH

工作電壓：+12V DC±10%

工作電流：≤10mA DC

輸出信號：DC （0.5～4.5V）；負載電阻應: 2KΩ～∞

非線性誤差：<±0.2%F.S.

重復性誤差：<±0.01%F.S.

分辨率：少于1mm或10位D/A轉換（以大者為主）

量程：0~1200mm（用戶可定制）；

GUC1200/2440(C)

本安參數：Ui：12.5V  Ii：20mA  Ci：0uF  Li：0mH

工作電壓：+12V DC±10%

工作電流：≤20mA DC

輸出信號：DC （0～5V）；負載電阻應: 2KΩ～∞

非線性誤差：<±0.2%F.S.

重復性誤差：<±0.01%F.S.

分辨率：少于0.34mm或16位D/A轉換（以大者為主）

量程：0~1200mm，0~2440mm（用戶可定制）；

【產品規格選型】：

GUC1200(A)、GUC1200(B)、GUC1200/2440(C)（下單時注明量程就可以。）

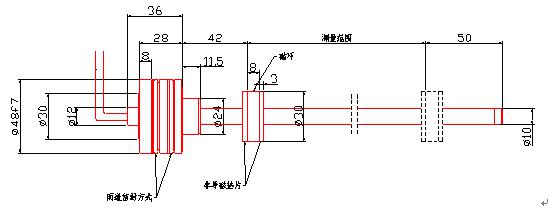

【產品尺寸圖】：

GUC1200(A)

GUC1200(B)

GUC1200/2440(C)

【產品選型】

 有需要請聯系客服！
